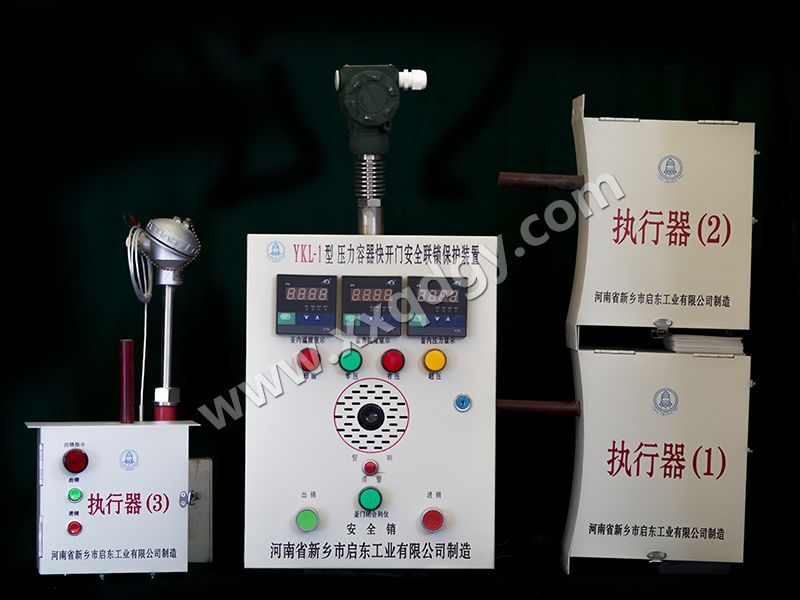

　　YKL-1型壓力容器快開門安全聯鎖保護監測柜說明

　　一、主要技術指標

　　1、裝置使用范圍：所有快開門式壓力容器

　　（如蒸壓釜、硫化罐、滅菌鍋、消毒柜等，特殊型號定做）

　　2、主控箱工作溫度：-30℃－200℃

　　3、電源電壓：交流220V50HZ

　　4、功耗：250W

　　5、體積：主控箱：1000mm×550mm×460mm

　　6、重量：35Kg

　　二、概述

　　本公司生產的YKL-1型蒸壓釜監測柜，不僅能監測釜內溫度、壓力和釜表溫度，還具有釜門安全操作控制功能，能確保蒸壓釜的安全操作，提高了蒸養的質量。操作方便、顯示醒目、準確，是各種規格的蒸壓釜理想的配套輔機。

　　三、主要性能

　　1.自動監測蒸壓釜釜內溫度、壓力，讓溫度、壓力超過設定值后發出聲、光報警信號。

　　2.蒸壓釜表面四點溫度巡檢。

　　3.釜門和供氣系統聯鎖控制和報警，設有安全開門指示和釜門鎖緊指示。

　　4.釜門鎖緊、解鎖聲、光指示。

　　四、工作條件

　　1.安裝高度不超過海拔1000米。

　　2.環境溫度為-10℃~+50℃之間。

　　3.相對濕度不超過85%.

　　4.沒有導電塵埃及能腐蝕金屬和破壞絕緣的氣體場所。

　　5.沒有爆炸危險的場所。

　　6.沒有劇烈震動和顛簸及垂直傾斜度不超過5度場所。

　　五、工作原理

　　1.蒸壓釜內壓力信號由壓力變送器送至壓力數顯儀顯示。當蒸壓釜內工作壓力超過設定值時，監測柜發出聲、光報警信號，以便操作人員采取措施。

　　2.蒸壓釜內溫度信號由熱電阻送至溫度數顯儀顯示。當蒸壓釜內工作溫度超過設定值時，監測屏發出聲、光報警信號，以更操作人員采取措施。

　　3.釜表溫度由安裝在釜體前部上下和后部上下壁的四只熱電偶檢測，觀察釜體各點的工作溫度是否均衡，四點溫度由多點溫度巡檢儀顯示。

　　4.監測屏具有閃光報警燈，可對釜內超溫、超壓及釜門鎖緊、解鎖進行聲、光報警指示。

　　5.在開機前**要檢查電源情況，檢查接線端子上的各信號線是否良好，接線是否正確，有無元器件安裝螺絲或接線柱螺絲松動，在全部檢查完畢確認無誤的情況下，可合上各個空氣開關，此時“電源指示”和“釜內無壓”指示燈亮、若釜門未關則“手柄未合”指示燈亮。操作人員將釜門關閉，搖動手搖減速器手柄，以旋轉釜門到位。然后合上安全手柄至水平位置，這時行程開關SQ1動作，電柜上“釜門鎖緊”指示燈亮、報警燈響提示閉鎖電磁鐵動作鎖緊釜門。同時，進氣閥開始打開，“進氣閥開”指示燈閃爍，閥門到位后，“進氣閥開”指示燈常亮，“進氣閥關”指示燈滅。操作工在觀察到這些聲、光提示后可以操作手動截止閥進氣進行制品蒸養，任何一種提示異常均需檢查出原因方可進氣，釜內起壓后，壓力只要達到0.003MPa壓力控制器立即將信號傳送到監測屏，監測屏上“釜內無壓”指示燈滅，“釜內有壓”指示燈亮。蒸養過程中升壓力保壓到**后排氣全過程中電柜上的指示燈始終保持不變。在此過程中，即使操作人員由于誤操作按壓“開門操作”按扭，手搖減速箱鎖定裝置仍舊鎖定不變。蒸養結束后，操作工可手動關閉截止閥后排氣。排氣結束當釜內壓力低于0.003MPa時，壓力控制器動作，監測屏上“釜內有壓”指示燈滅，“釜內無壓”指示燈亮。此時，操作工可以把安全手柄拉到垂直位置，手柄上的行程開關動作，電柜上“釜門鎖緊”燈滅，進氣閥開始關閉，“進氣閥開”指示燈滅，“進氣閥關”指示燈閃爍，閥門到位后，“進氣閥關”指示燈常亮，經過一段延時后，既可按電柜上的“開門操作”按鈕，此時報警燈響提示對減速箱內的鎖緊電磁鐵解鎖，然后搖動手搖減速器手柄打開閥門。

　　六、安裝說明

　　1.本柜必須安裝在溫度-10℃~+50℃，相對溫度<85%，無腐蝕氣體的室內。

　　2.本柜必須垂直安裝，傾斜度<5度，產品使用前須用地腳螺絲固定放置在合適的地方，監測屏外殼必須可靠接地，接地電阻不得大于4Ω。確保安全及防止干擾。

　　3.一次儀表上的信號線穿管后盡可能離開熱源，并按規定定期（一般為半年一次）將儀表送計量局校驗。

　　4.本柜需定時進行維護保養、除塵、緊螺釘。

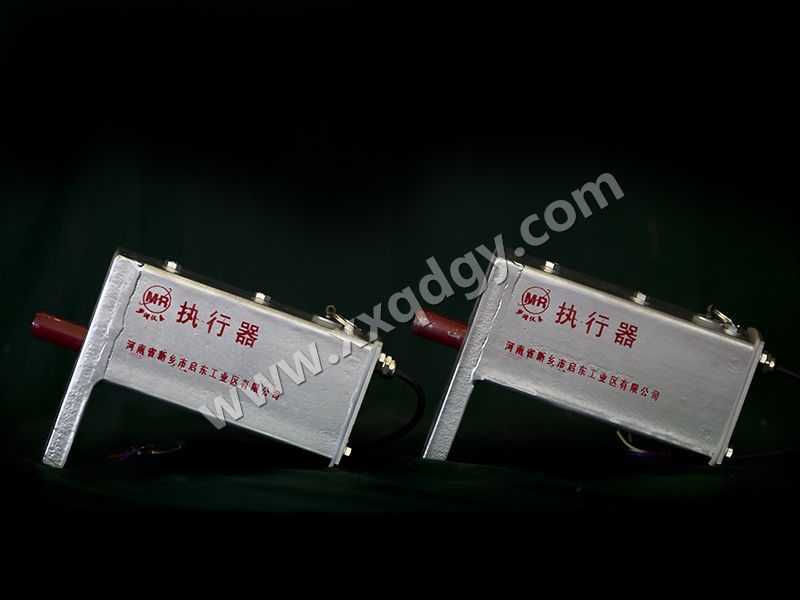

　　5.鎖緊電磁鐵接線安裝：將兩對鎖緊電磁鐵電源線接至控制柜接線端子，線號為46、48、N’。接線完畢后，必須將防護罩蓋好，防護罩內的密封墊必須完好無損，出線孔必須向下放置，確保雨水不滲透入內。

　　6.在進行調試時，必須檢查兩只鎖緊電磁鐵接線是否正確，如線號接反就失去了安全保護作用。

　　7.限位開關安裝時必須防止進水，壓力控制器等戶外的設備需加防水罩。

　　8.控制柜安裝：控制柜使用~380V三相五線制交流電源。要求放置于室內，必須防曬、防塵，外殼需接地，為防止信號的衰減以及操作方便，要求控制柜盡量可能離釜近些。控制柜中的時間繼電器調節要求：KT1調整在3秒左右，KT2調整在1分鐘左右。

　　9.接線前先打開監測屏，檢查內部部件有無因運輸造成損壞及松動。用500V兆歐搖表測量二次回路對地（外殼）的絕緣電阻應大于2MΩ。

　　10.按圖接好電源進線及其他引線。

　　11.各配套儀表的安裝和調試必須參照各相應的產品使用說明書的要求和程序進行。

　　七、注意事項

　　1.熟悉并嚴格按使用說明書上的操作方法操作。

　　2.每半年定期送計量單位校驗壓力控制器，動作定值為0.003MPa.

　　3.盡量能縮短閥與控制柜的距離。

　　4.壓力控制器上的防雨、防曬保護罩必須安裝好，嚴禁暴曬、暴淋。安裝時必須垂直安裝，壓力控制器與蒸壓釜接關口之間必須加上配套的冷凝用彎管，嚴禁直接連接。壓力控制器屬精密儀器，要求輕放，裝配時切勿敲擊，以免損壞。

　　5.經常檢查控制柜與控制器及鎖緊電磁鐵之間的線路是否良好，一旦發生故障立即修理，否則將失控影響安全生產。

　　6.蒸壓釜操作的安全問題主要集中在釜內仍有余氣時而操作工開啟釜門造成傷害，這種情況，我廠在零壓保護方面設計有三級保護，當蒸壓釜壓力降到0.003MPa時，電氣聯鎖延時1分鐘繼續排放余氣后，才能按開門按鈕解鎖。操作工在執行開門操作之前要緩慢地把安全手柄拉至垂直位置，讓泄氣管繼續排放余氣，當操作工確認泄氣管無余氣時才可操作手搖減速箱。釜門旋轉過程中，釜蓋上特制的泄氣位置又可把殘留在密封圈內的余氣排放完畢。這三級保護確保了在釜門齒與齒完全脫開時，釜內的殘壓遠遠低于0.001MPa，所以為確保釜門開關的安全，必須同時操作好釜門上的安全手柄，這樣才能使釜門關閉時到位、開啟時余汽排盡，希望用戶高度重視。

　　7.為了確保設備以及操作人員的人身安全，操作工一定在確定釜門旋轉到位、安全手柄旋轉至水平位置、控制柜上“釜門鎖緊”燈亮、報警燈響提示后才能打開手動截止閥進氣，進行制品蒸養。

　　八、維護保養

　　1.控制屏應定期檢修，清除塵埃，保持屏內外整潔。

　　2.盤面上的指示燈損壞應及時更換，以免盲目操作。

　　儀表在使用過程中，應經常操持其干燥和潔凈，儀表在正常使用下，應予定期檢驗。儀表發生故障，則須立即檢修，檢驗合格后方可使用。
